ELEVÁTOR, FELVONÓ, SERLEGES HEVEDEREK ÉS KANALAK, SERLEGCSAVAROK
Az elevátorhevederek speciális, kifejezetten a függőleges szállítási irányú, serleges elevátor berendezésekhez használatos, 4 vagy 5 betétes, robosztus felépítésű EP karkasszal gyártott hevederek.
AZ ELEVÁTORHEVEDEREK FELÉPÍTÉSE
- 4 vagy 5 betétes EP karkasz (lánc irányban poliészter + vetülék irányban poliamid)
- köztes gumiréteg kiváló tapadási tulajdonságokkal
- kiváló kopásállóságú és beszakadás álló borítógumik
Az EP karkasz hosszirányú poliészter szálainak köszönhető a függőleges anyagszállításból következő fokozott húzó-igénybevétellel szembeni ellenállásuk. A merőleges irányú poliamid szálak pedig a keresztirányú szakítószilárdságot és a serlegcsavarok megtartását biztosítják.
Az elevátorhevederek fedlapgumijának két fő funkciója van: a karkasz védelme a szállítandó anyag és a nedvesség káros hatásai ellen, illetve a serlegek hátfalainak rugalmas megtámasztása a csavarlazulások megelőzése céljából.
ELEVÁTORHEVEDER TÍPUSAINK
(szakítószilárdság [N/mm] / betétszám - borítógumi vastagság [mm] / minőség)
500/4 bet.1/1 N; 630/5 bet.1/1 N; 800/5 bet.2/2 Y; (1000/5 bet. 2/2 Y; 1250/5 bet. 2/2 Y)
Raktárkészletünkből a megrendelők igénye szerinti méreteket telephelyünkön konfekcionáljuk a kívánság szerinti szélességekre és hosszakra.
A SERLEGES ELEVÁTOR HEVEDEREK VÉGTELENÍTÉSE
 |
 |
Végtelenítési módszerek |
Végtelenítés fémprofillal |

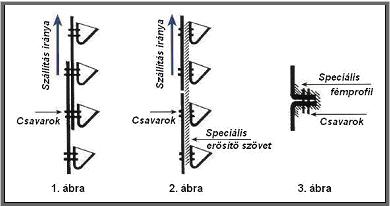

- Átlapolt végtelenítés (1. ábra): a hevedervégek egymásra átlapolva és a serlegrögzítő csavarokkal egymáshoz erősítve. (Csak lassú járású elevátorokhoz alkalmazható.)
- Ütköztetett végtelenítés (2. ábra): a hevedervégeket egymásnak ütköztetve, a serlegek
oldalán egy speciális erősítőbetét alkalmazásával, a serlegrögzítő csavarokkal egymáshoz erősítve. (Ezzel a módszerrel megelőzhetők a zökkenések a dobokon való áthaladáskor.)
- Végtelenítés fémprofillal (3. ábra): a hevedervégeket a serlegfelőli oldalon két fémprofil,
mint szorítópofa közé illesztve és azokat összecsavarozva. A fémprofilok kb. 25mm-rel rövidebbek a hevederszélességnél és a csavarfuratok osztása kb. 50mm. A nagyszilárdságú elevátorhevederek csak jól megtervezett fémprofilok és megfelelő átmérőjű csavarok alkalmazásával végteleníthetők. (Egyszerű, gazdaságos, ezért a legelterjedtebb megoldás.)
|
|
Elevátor ledobófej |

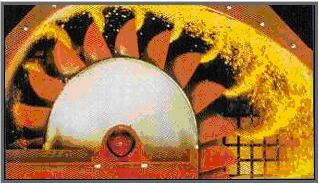

Serlegek ürítése a hajtódobon |
AJÁNLOTT ELEVÁTORSZALAG DOBÁTMÉRŐK
| Heveder típus [N/mm] : |
500/4 |
630/5 |
800/5 |
1250/5 |
1000/5 |
| Hajtódob átmérő [mm] : |
630 |
630 |
800 |
1000 |
1250 |
| Alsódob átmérő [mm] : |
500 |
500 |
630 |
800 |
1000 |
SERLEGKANÁL ÉS SERLEGCSAVAR
(nagyításhoz katt a képre) |
(nagyításhoz katt a képre) |
|
|

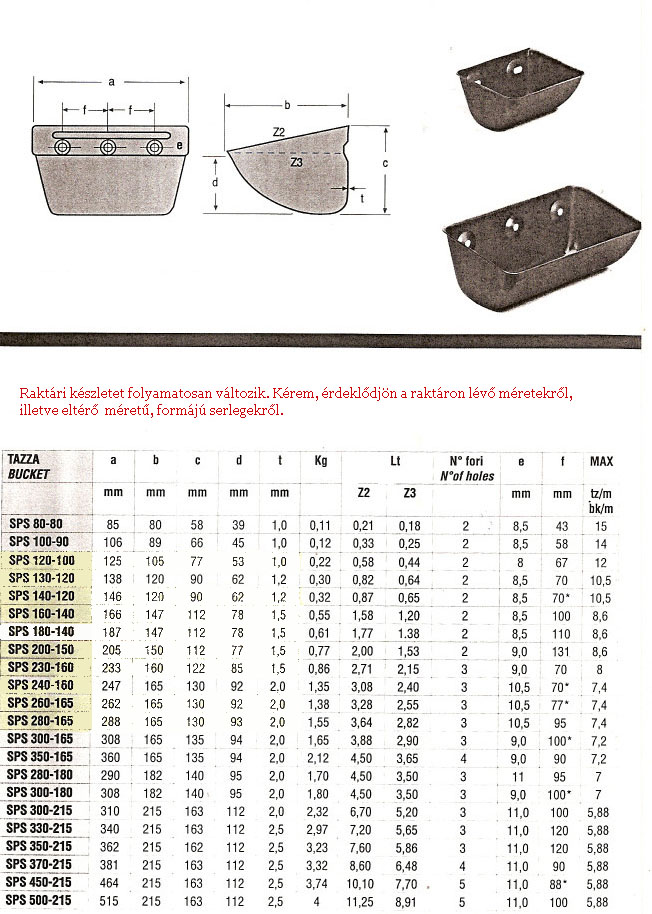

Jelölések és méretek |

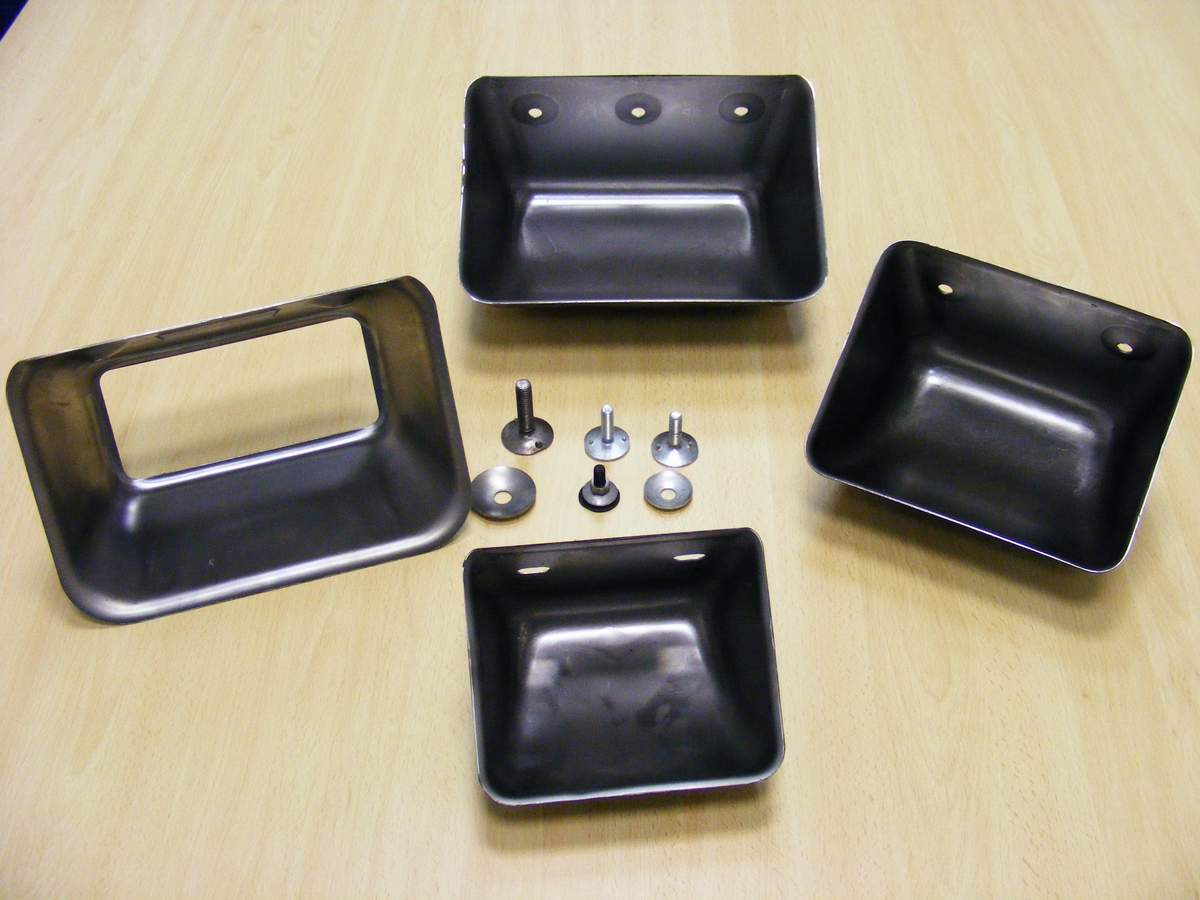

Mintadarab |
|
Gazdaságos üzemeltetés és anyagbeszerzési tippek.
