SZÁLLÍTÓCSŐ, CSŐRENDSZER

Az anyagszállító csőrendszert erősen koptatóhatású por és zagyállapotú anyagok szállítására, illetve pneumatikus anyagszállításra fejlesztették ki. Üzembiztonságosak, hosszú élettartamúak, megfelelve a magas tömítéstechnikai és mechanikai szilárdsági követelményeknek.

A rendszer három nagyon könnyen cserélhető és kezelhető egységből áll: tömlő, csatlakozó, tömítés. Mindezeket kiegészíti sok hasznos tartozék, melyet mind az élettartam és üzembiztonság növelése érdekében alakítottak ki. Ezek a következők: csőívek, bővítő-szűkítő egység, Y-elem, adaptergyűrű, rögzítőgyűrű, alátámasztó stb.

A CSATLAKOZÓ KARIMA KIALAKÍTÁSA

- Nem érintkezik a koptató hatású közeggel, így újra felhasználható a tömlő cseréjénél, másrészt nem okoz turbulenciát és ezzel felesleges koptatóhatást az áramlási térben.

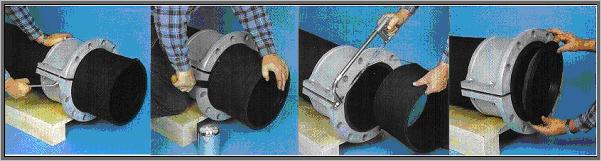

- Szabadon forgatható a tömlő körül, így összeillesztéskor a tömlőt nem kell forgatni, ami gyorsítja az installálást. Ez különösen rövid szakaszoknál előnyös, ahol kicsi a tengely körüli forgathatóság.

- A peremkarika kialakítása kompatibilis az összes fontosabb nemzetközi szabvánnyal.

- Nagy variálhatóság és egyszerű szerelés jellemzi a szállítócső rendszer installálását.

A TÖMLŐ FELÉPÍTÉSE

- A belső lélekgumi kiváló kopásállóságú, sima, pórusmentes felületű, hosszú élettartamú. Bázikus és savas közegnek, illetve egyéb vegyszereknek ellenáll.

- Textilbetétes közbenső erősítés cinkbevonatos acélspirállal vagy anélkül (szívó-nyomó).

- Külső időjárásálló gumiborítás.

A tömlők szállítási feladattól és átmérőtől függően 5 - 10 bar túlnyomástól, 50 - 90% vákuumig alkalmazhatók 3,2 - szeres biztonsági tényezővel. Ugyancsak az átmérőtől függően különböző hajlítási sugár mentén hajlíthatóak.

A SZÁLLÍTÓCSŐ RENDSZER ELŐNYEI

- 5-10-szeres élettartam az acélcsőhöz képest

- vastagabb a kopásálló gumiréteg, mint a gumizott acélcsőben, hosszabb élettartam

- könnyű szerelés, nagy variálhatóság

- egyszerű kéziszerszámokkal történő szerelhetőség

- a helyszínen lehet pontos méretre vágni, hajlítani

- rövid installálási idő, ezáltal rövid üzemszünet

- újra felhasználható csatlakozók, alacsonyabb raktári költség

- nincs korrózióvédelemmel járó költség (fémek kezelése, festése)

- a szivattyú vibrációs hatása csökken

- alacsony zajszint

- a szállítási hossz átmérőtől függően 10, ill. 20 m szemben a 6 m-es acélcsövekkel

- zagyszállításnál általában a tömlő alsó rétege hamarabb elkopik, de mivel 180 o -kal megfordíthatók, így élettartamuk gyakorlatilag megduplázódik

- könnyű súly

MÉRETEK ( BELSŐ ÁTMÉRŐK )

ID = 44, 51, 63, 76, 80, 90, 102, 116, 127, 140, 152, 180, 190, 204, 240, 254,

305, 355, 405, 457, 508, 610 mm
